قد تكون وحدة التغذية الحلقية الذكية الخيار الأمثل من السويتش جير ذات الجهد المتوسط للمجمعات السكنية أو البيئات الصناعية التي تتطلب تحكمًا أكبر.
الوحدة الحلقية التقليدية (RMU) هي أحد أنواع السويتش جير ذات الجهد المتوسط المستخدمة في شبكات توزيع الطاقة الكهربائية. فهي تضمن استمرارية التغذية الكهربائية مع إمكانية التحويل بين مصادر الطاقة في حالة الصيانة أو الطوارئ. أما الوحدة الحلقية الذكية المطورة حديثًا فتتميز بربط آمن بالشبكة ودمج حساسات ذكية لمراقبة النظام بشكل مستمر.
أساسيات وحدة التغذية الحلقية (RMU)
تتكون وحدة التغذية الحلقية من خزان متوسط الجهد يضم مقصورات للإدخال والإخراج. يتم عزل هذه المقصورات باستخدام قواطع فردية متصلة بكابلات مرتبطة بالمحولات. كل مقصورة مزودة بمفتاح تحميل وصمام حماية. وتتوفر الوحدات الذكية عادةً بتكوينات من مقصورتين أو أربع أو ست مقصورات.
يحتوي كل خزان على عدة مفاتيح تؤدي وظائف مختلفة، مثل تغذية محول التوزيع أو ربطه بالحمل. هذه الأجهزة المدمجة تُستخدم لتطبيقات الجهد المتوسط، وأكثر شبكاتها شيوعًا اليوم هي شبكة التوزيع بقدرة 24 ك.ف. ومن المهم معرفة أن كل وحدة RMU عبارة عن نظام مغلق تمامًا.
أنواع وحدات التغذية الحلقية
هناك ثلاثة أنواع رئيسية يجب معرفتها: معزولة بالغاز، معزولة بالهواء، ومعزولة بالمواد الصلبة. كل نوع مصمم لتطبيقات محددة، لذلك من المهم معرفة الفروقات لاختيار الأنسب لاحتياجاتك.
الوحدة المعزولة بالغاز

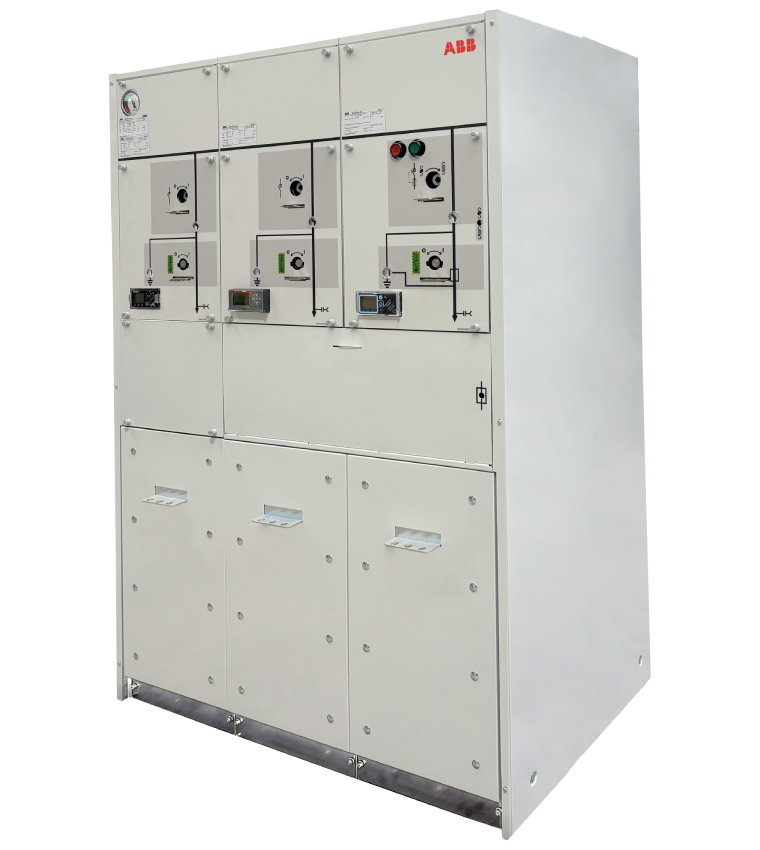

الوحدات المعزولة بالغاز مثالية لشبكات التوزيع الثانوية الداخلية والخارجية. فعلى سبيل المثال، وحدات SafeRing وSafePlus من ABB تضمن أداءً موثوقًا يصل حتى 40.5 ك.ف، مع حماية مستمرة لمعداتك الكهربائية. تُستخدم في محطات الطاقة، المناطق الصناعية، محطات المحولات وغيرها. وتُعد الأكثر شيوعًا في السوق اليوم.
الوحدة المعزولة بالهواء
هي خزانات محكمة الإغلاق مزودة بمفتاح تحميل يعمل بالفراغ كمفتاح أساسي. هذه الأغطية المعدنية متينة جدًا وصُممت لتحمل البيئات القاسية، مما يجعلها مثالية للصناعات، المؤسسات، المباني العالية، والمجمعات السكنية.
الوحدة المعزولة بالمواد الصلبة
غالبًا ما تُصنع باستخدام الزيت كوسيط عازل. وهي مصممة خصيصًا لتحمل الظروف القاسية والتآكل، لذلك تُستخدم بكثرة في حقول النفط وعمليات التعدين.
أهمية وحدة التغذية الحلقية (RMU)
الوحدات الذكية تساعدك على مواجهة تحديات توزيع الطاقة. فهي حلول متكاملة وسهلة التركيب لمختلف مستويات الجهد، مقاومة للظروف البيئية القاسية، ومناسبة للاستخدام الداخلي والخارجي. كما توفر حماية متقدمة ضد تيارات الحمل الزائد، وأعطال الطور-طور، وأعطال التماس الأرضي.
تطبيقات وحدة التغذية الحلقية (RMU)
تستخدم وحدات RMU في شبكات كابلات النقل الأرضية حيث يلزم توزيع طاقة بجهد متوسط. وهي مطلوبة بشكل كبير من قبل المؤسسات التي تحتاج طاقة مستقرة ومستدامة. تشمل التطبيقات: المجمعات السكنية، المراكز التجارية، المستشفيات، المنتجعات، المطارات، شبكات المترو، محطات الطاقة الشمسية والرياح، المحطات الثانوية الصغيرة وغيرها. وتُعد مثالية لتقليل زمن التوقف بفضل خاصية التحويل اليدوي أو التلقائي عند حدوث انقطاع.
أرك تكنولوجي وABB: شراكة لتوفير وحدات تغذية حلقية عالية الأداء
تعد وحدات التغذية الحلقية جزءًا أساسيًا من أي نظام حديث لتوزيع الطاقة. فهي تحمي النظام من الحمل الزائد وقصر الدائرة، مع ضمان استقرار التغذية الكهربائية وعزل الأعطال عند حدوثها.
تقدم أرك تكنولوجي وحدات التغذية الحلقية من ABB ذات الجهد المتوسط. تواصل معنا لمعرفة المزيد عن منتجاتنا.
الأسئلة الشائعة
هي أحد أنواع السويتش جير ذات الجهد المتوسط، توفر استمرارية التغذية الكهربائية، إمكانية التحويل الآمن أثناء الصيانة أو الأعطال، وحماية ضد الحمل الزائد. أما الوحدات الذكية فتضيف حساسات لمراقبة النظام في الوقت الحقيقي.
تستخدم وحدات SafeRing وSafePlus من ABB في المجمعات السكنية، الصناعات، محطات المحولات، محطات الطاقة، المطارات، المستشفيات، ومشاريع الطاقة المتجددة سواء في الداخل أو الخارج.
الـ Switchgear يستخدم للتحكم وحماية الدوائر الكهربائية في شبكات الجهد المنخفض أو المتوسط، بينما الـ RMU هي وحدة مدمجة لتوزيع الكهرباء في شبكات الجهد المتوسط بطريقة حلقيّة توفر المساحة وسهولة الصيانة.
يتكون السويتش من عدة مكونات أساسية، أهمها: المنافذ (Ports) لتوصيل الأجهزة، المعالج (Processor) لإدارة حركة البيانات، الذاكرة (Memory) لتخزين الجداول والمعلومات، وحدة الإمداد بالطاقة (Power Supply)، ولوحة الدوائر الإلكترونية (Circuit Board) التي تنظم عمل جميع المكونات.
