قواطع MCB: تُستخدم في المنازل والمكاتب، وتتحمل تيارًا من 6 إلى 125 أمبير بجهد 230 أو 400 فولت، لحماية الدوائر من الحمل الزائد أو القصر.
قواطع MCCB: مناسبة للمصانع والمباني التجارية، وتتحمل تيارًا من 100 إلى 1600 أمبير، وتوفر حماية للأحمال الكبيرة.
قواطع ACB: تُستخدم في لوحات التوزيع الرئيسية، بسعات تصل إلى 6300 أمبير، وتتميز بإمكانية التحكم الآلي والفصل الدقيق.
قواطع RCCB / RCBO: تُستخدم للحماية من تسرب التيار والصعق الكهربائي، بتيار من 16 إلى 125 أمبير.
قواطع SF6 وVCB: مخصصة لشبكات الجهد العالي، وتعمل بجهود من 11 إلى 33 كيلو فولت، وتوفر عزلًا ممتازًا وأمانًا عاليًا.
العربية
▼
English
العربية

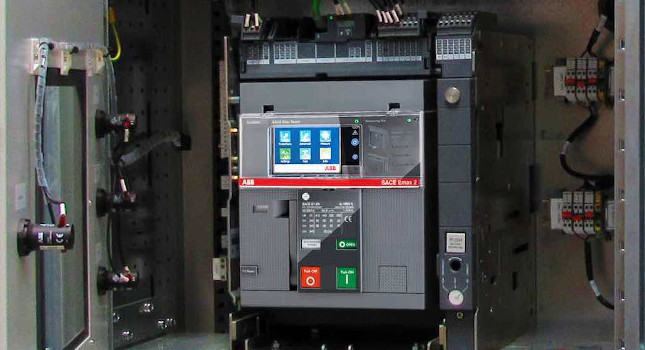

تعد قاطع هوائي ABB
جزءًا أساسيًا من أي نظام كهربائي، إذ يحمي النظام من الأحمال الزائدة والدوائر القصيرة. وعلى عكس القواطع التقليدية التي تستخدم الزيت أو وسائط أخرى، تعتمد ACBs على الهواء كوسيط لإطفاء القوس الكهربائي. في هذه المدونة، سنتناول كل ما تحتاج معرفته عن القواطع الكهربائية الهوائية، من مكوناتها إلى أهميتها. لنبدأ!
ما هو القاطع الكهربائي الهوائي (ACB)؟
القاطع الكهربائي الهوائي (ACB) هو جهاز حماية كهربائي يوقف تدفق التيار في الدائرة عند حدوث خلل، مثل التيار الزائد أو القصر. تُستخدم هذه القواطع على نطاق واسع في الأنظمة الصناعية والتجارية، حيث تُعد ضرورية لضمان السلامة والموثوقية.
يعتمد عمل القاطع الهوائي على إطفاء القوس الكهربائي باستخدام الهواء. فعند حدوث خلل، تنفصل التوصيلات، مما يولد قوسًا كهربائيًا يُطفأ بواسطة الهواء المحيط، الذي يبرد ويزيل تأين القوس، ما يوقف التيار.
مكونات القاطع الكهربائي الهوائي
تعتمد فعالية ACBs على مجموعة من المكونات التي تعمل معًا لحماية النظام:
- آلية التشغيل: لفتح/إغلاق التوصيلات يدويًا أو كهربائيًا.
- التوصيلات: الأجزاء التي تنقل التيار وتفصل الدائرة.
- غرفة إطفاء القوس: لإخماد القوس الكهربائي.
- وحدة الفصل: تكتشف الأعطال وتفصل التيار.
- لوحة التحكم أو المقبض: للتحكم اليدوي أو عن بُعد.
- الغطاء الخارجي: لحماية القاطع من الغبار والرطوبة.
- آليات الأمان الميكانيكية: لمنع التشغيل غير الآمن.
- مؤشر الفصل: يُظهر ما إذا كان القاطع قد فُصل.
- التوصيلات المساعدة: لإرسال إشارات للحالة.
- ملفات التشغيل: للتشغيل الآلي في ACBs المزودة بمحرك.
أحجام القواطع الكهربائية
تختلف أحجام القواطع الكهربائية حسب نوعها وقدرتها على تحمل التيار، فهناك
قواطع صغيرة (MCB) بسعات تبدأ من 6 أمبير حتى 125 أمبير تُستخدم في المنازل والمكاتب.
قواطع متوسطة مثل MCCB بسعات من 100 إلى 1600 أمبير تناسب الاستخدام الصناعي.
بينما قواطع الهواء (ACB) وقواطع الغاز (SF6) يمكن أن تصل سعتها إلى 6300 أمبير أو أكثر وتُستخدم في محطات التوزيع والشبكات الكبرى.
جدول اختيار القواطع الكهربائية
تطبيقات القواطع الكهربائية الهوائية
- الاستخدام الصناعي: في المصانع، محطات الطاقة، ومراكز البيانات.
- الاستخدام التجاري: في المكاتب، المولات، والمستشفيات.
- الاستخدام السكني: في المنازل الذكية لحماية اللوحات الكهربائية.
أنواع القواطع الكهربائية
تنقسم القواطع الكهربائية إلى عدة أنواع حسب الاستخدام وطبيعة الدائرة، وأهمها:
- قواطع الدائرة المصغرة (MCB) لحماية الدوائر المنزلية من الحمل الزائد أو القصر.
- وقواطع الدائرة المقولبة (MCCB) التي تُستخدم في الأحمال الصناعية العالية.
- قواطع الهواء (ACB) للمحطات ولوحات التوزيع الكبيرة.
- قواطع الغاز SF6 للعزل في الجهود العالية.
- بالإضافة إلى قواطع التفاضل الأرضي (RCCB) التي تحمي من تسرب التيار الكهربائي وحوادث الصعق.
لماذا القواطع الهوائية مهمة؟
توفر قواطع ACB مزايا عديدة تجعلها خيارًا مفضلًا:
- تتحمل تيارات أعطال عالية.
- حماية موثوقة حتى في البيئات القاسية.
- إعدادات قابلة للتعديل حسب الحاجة.
- استجابة سريعة تقلل الأضرار.
- سهولة في الصيانة.
- عمر افتراضي طويل.
- أمان محسّن بفضل أنظمة الحماية.
- متوافقة مع أنظمة كهربائية متعددة.
اكتشف مزايا القاطع الكهربائي الهوائي من ABB لمختلف الصناعات
يعد القاطع الكهربائي الهوائي عنصرًا مهمًا في تعزيز أمان وكفاءة الأنظمة الكهربائية. وتكمن أهميته في قدرته العالية على فصل التيار وتحمله للأحمال، مما يجعله مثاليًا للاستخدام في المصانع، المباني التجارية، مراكز البيانات، منشآت الطاقة، أنظمة الطاقة المتجددة، البيئات البحرية، السكك الحديدية، المناجم، الرعاية الصحية، وحتى في الاستخدامات المنزلية.
إذا كنت تبحث عن قاطع كهربائي هوائي موثوق، فإن شراكتنا مع شركة ABB الرائدة في الحلول الكهروميكانيكية تضمن لك أفضل الحلول. تواصل معنا اليوم، وسنساعدك في اختيار الأنسب لاحتياجاتك.
الأسئلة الشائعة
تعتمد ACBs على الهواء لإطفاء القوس، مما يجعلها أكثر أمانًا وأسهل في الصيانة من القواطع الزيتية أو الفراغية، خاصة في الأنظمة ذات الجهد المنخفض.
تستخدم في المصانع، المباني التجارية، ومراكز البيانات التي تتطلب حماية عالية وموثوقية تشغيلية.
تنقسم القواطع الكهربائية إلى عدة أنواع، أهمها MCB للدوائر الصغيرة، وMCCB للأحمال الكبيرة، وACB للوحات الرئيسية، وRCCB للحماية من تسرب التيار، وSF6 وVCB للجهود العالية.
القواطع الكهربائية هي أجهزة تُستخدم لحماية الدوائر الكهربائية من التلف الناتج عن زيادة التيار أو حدوث القصر، حيث تقوم بفصل التيار تلقائيًا عند حدوث أي خلل في الدائرة.
يُختار القاطع الكهربائي المناسب بناءً على قيمة التيار المقنن للحمل، وجهد الدائرة، ونوع الاستخدام (منزلي أو صناعي)، مع التأكد من توافقه مع قدرة الأسلاك ونظام الحماية المطلوب.
